形态学图像处理是一门结合数学理论与实际应用的技术，广泛应用于图像处理和模式识别领域。以下是一些关于形态学图像处理的基础知识与实践，主要包括基本概念、膨胀与腐蚀操作、组合形态学运算等内容。

12.1 基本形态学运算

数学形态学的核心在于研究图像的形态特征，通过设计特定形状的结构元素进行图像变换。结构元素是膨胀和腐蚀运算的基础，通常以二维矩阵形式呈现，1代表有效区域，0代表无效区域。

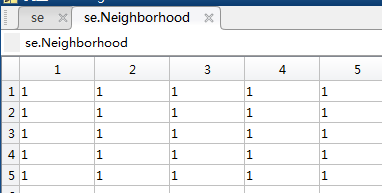

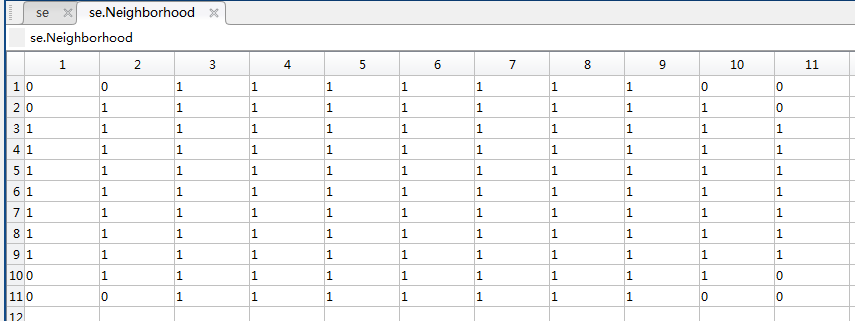

结构元素

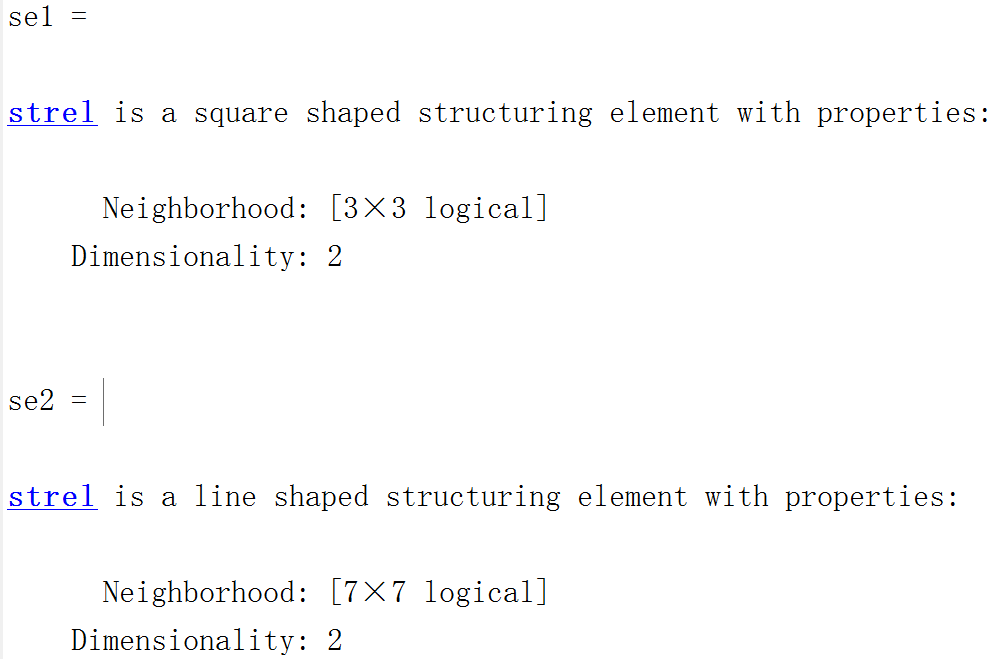

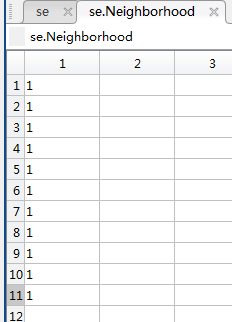

结构元素的形状可以是矩形、线形、球形等。在MATLAB中，可以通过strel函数创建任意大小和形状的结构元素。例如：

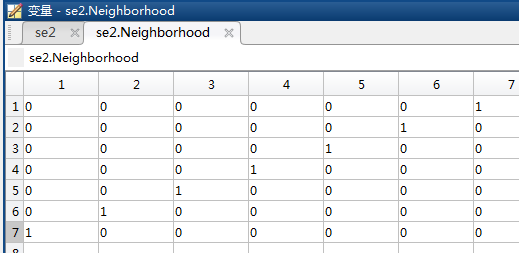

se1 = strel('square', 3); % 3x3的矩形结构元素se2 = strel('line', 10, 45); % 10x1的线形结构元素，角度为45度

这些结构元素在后续的形态学运算中将发挥重要作用。

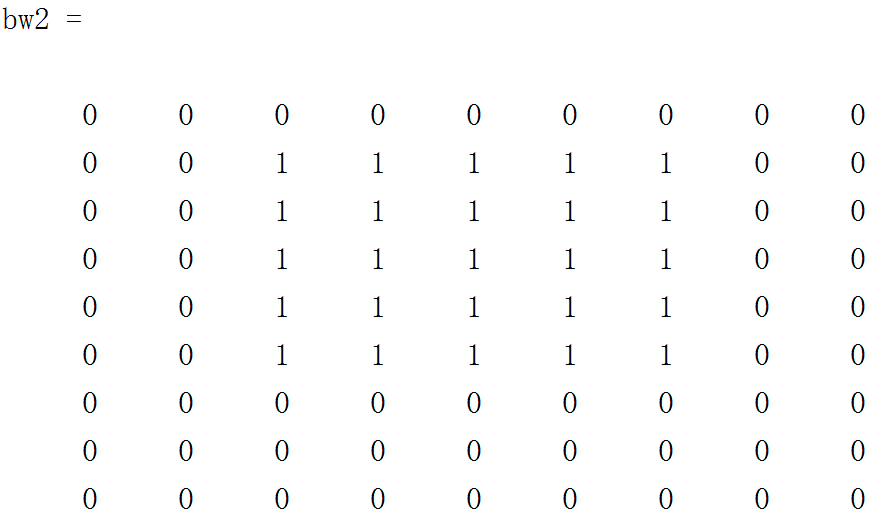

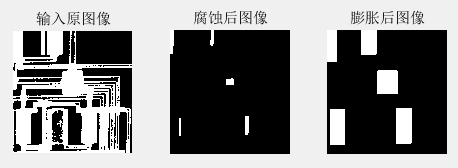

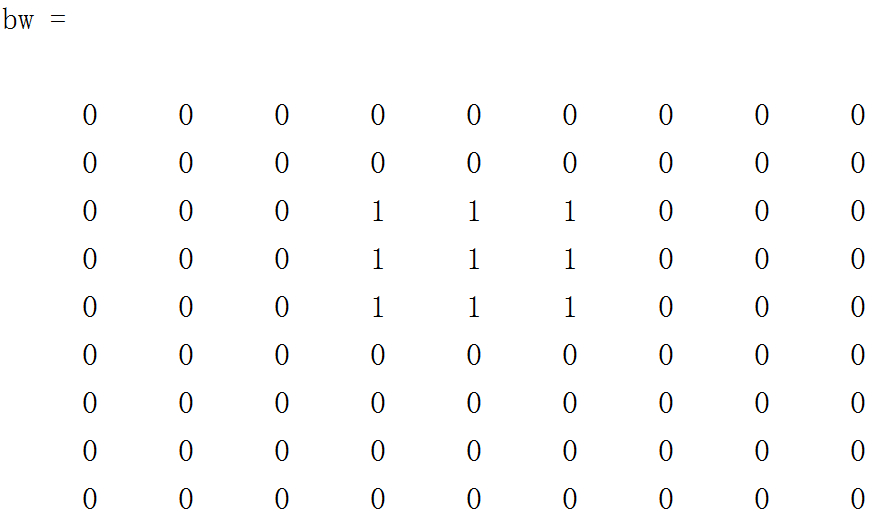

膨胀与腐蚀

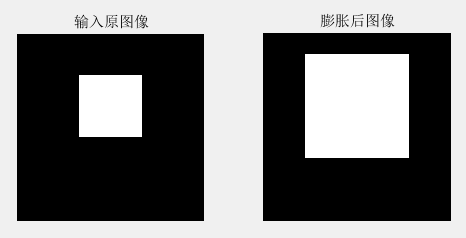

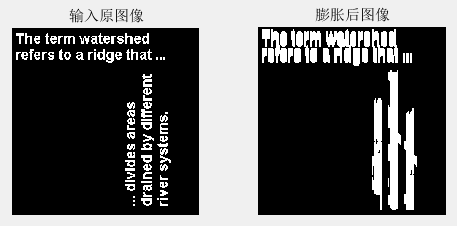

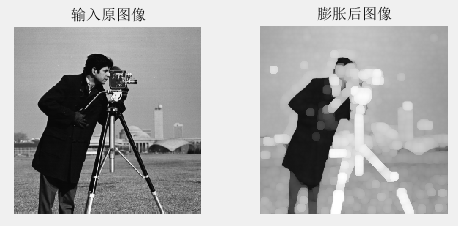

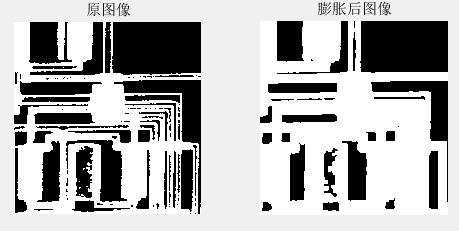

• 膨胀：将与物体接触的背景点合并到物体中，使边界向外扩张。

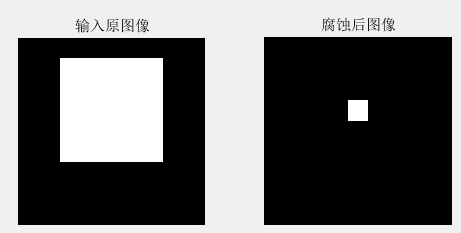

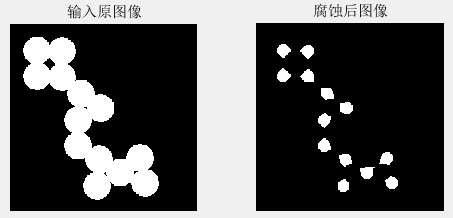

• 腐蚀：将与物体接触的部分去除，使边界向内收缩。

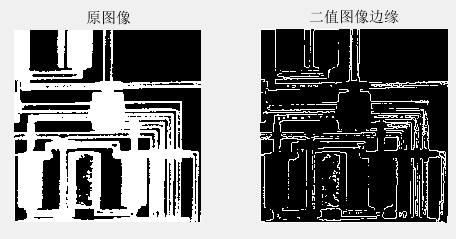

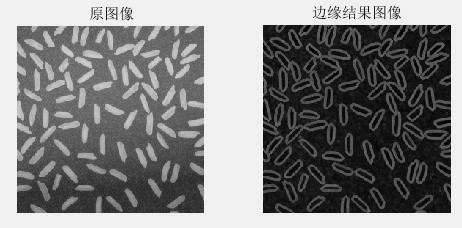

膨胀和腐蚀是形态学运算中的基本操作，常用于图像边缘检测和不连通区域的去除。

12.2 组合形态学运算

形态学运算不仅限于单一的膨胀或腐蚀，还可以通过组合操作实现更复杂的效果。

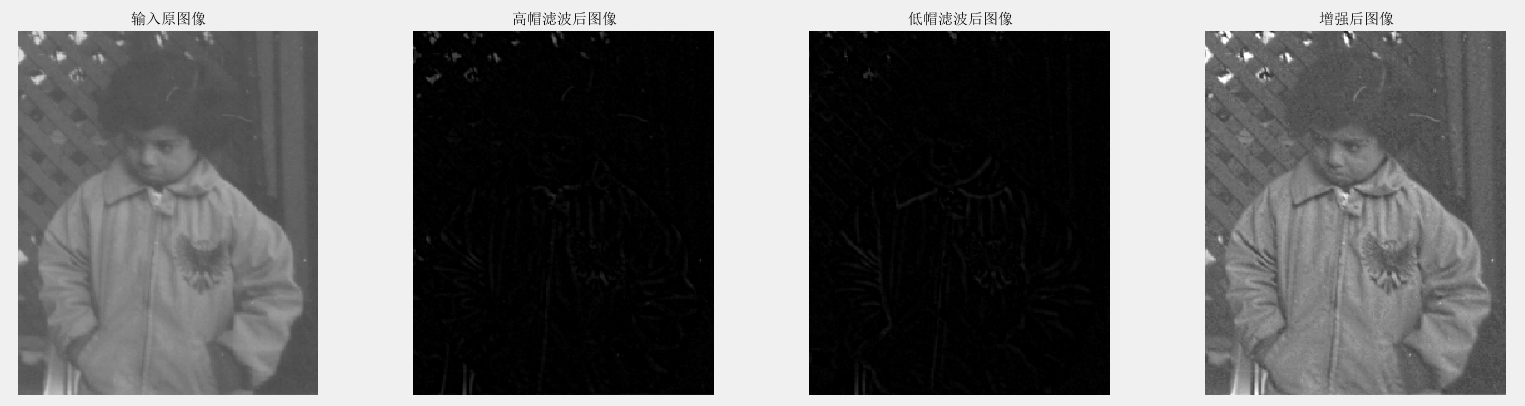

高帽滤波与低帽滤波

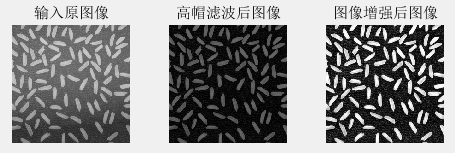

• 高帽滤波：通过减去形态学开运算的结果，保留图像的高频信息，增强对比度。
• 低帽滤波：通过减去形态学闭运算的结果，提取图像的低频信息，突出图像边缘。

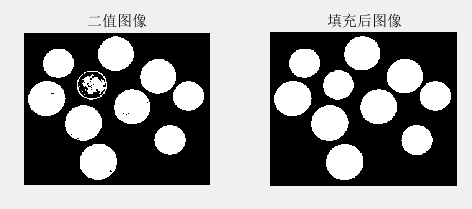

图像填充

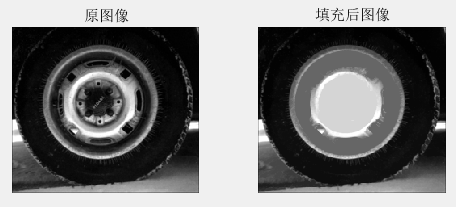

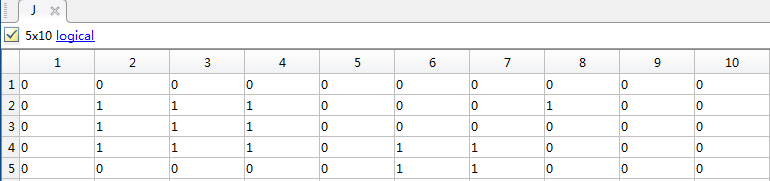

在MATLAB中，可以使用imfill函数对二值图像进行填充操作。例如：

J = imfill(J, 'holes'); % 填充图像中的空洞

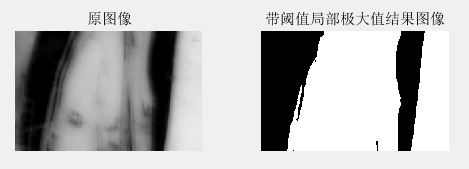

最大值与最小值

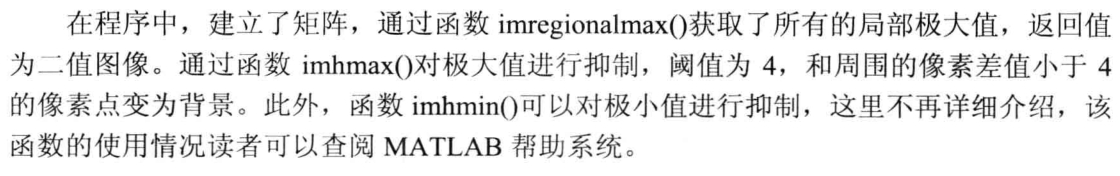

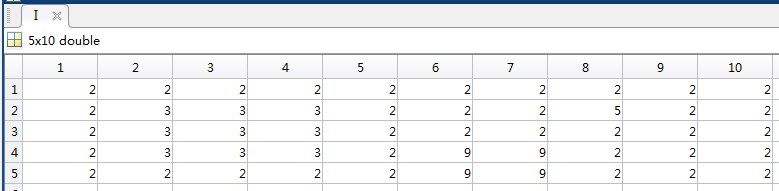

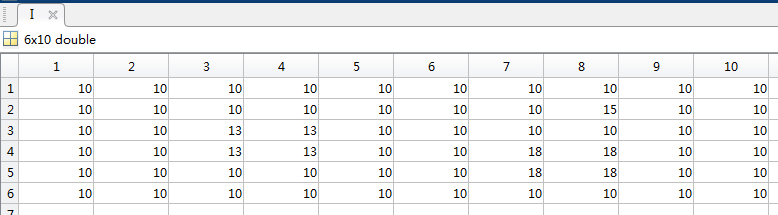

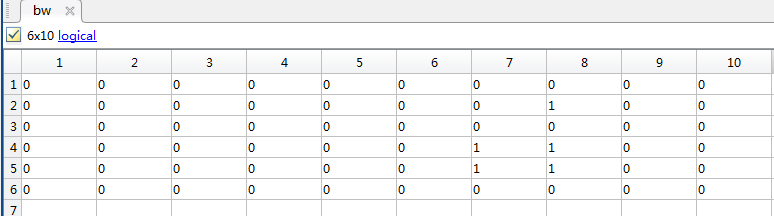

通过imregionalmax和imregionalmin函数，可以获取图像中所有局部极大值和极小值。

12.3 二值图像的形态学操作

二值图像的形态学操作尤为丰富，包括极限腐蚀、查表操作、标记、对象选择等。

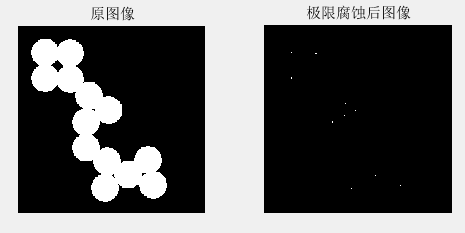

极限腐蚀

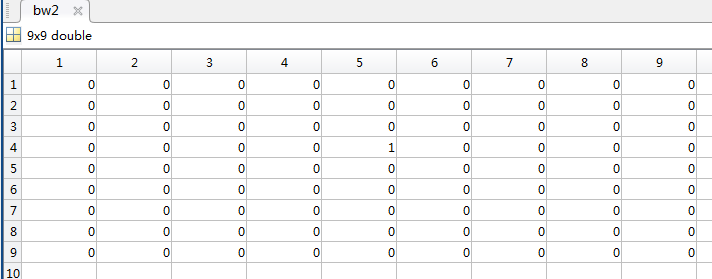

使用bwulterode函数对二值图像进行极限腐蚀，使每个对象最后变为一个像素点。

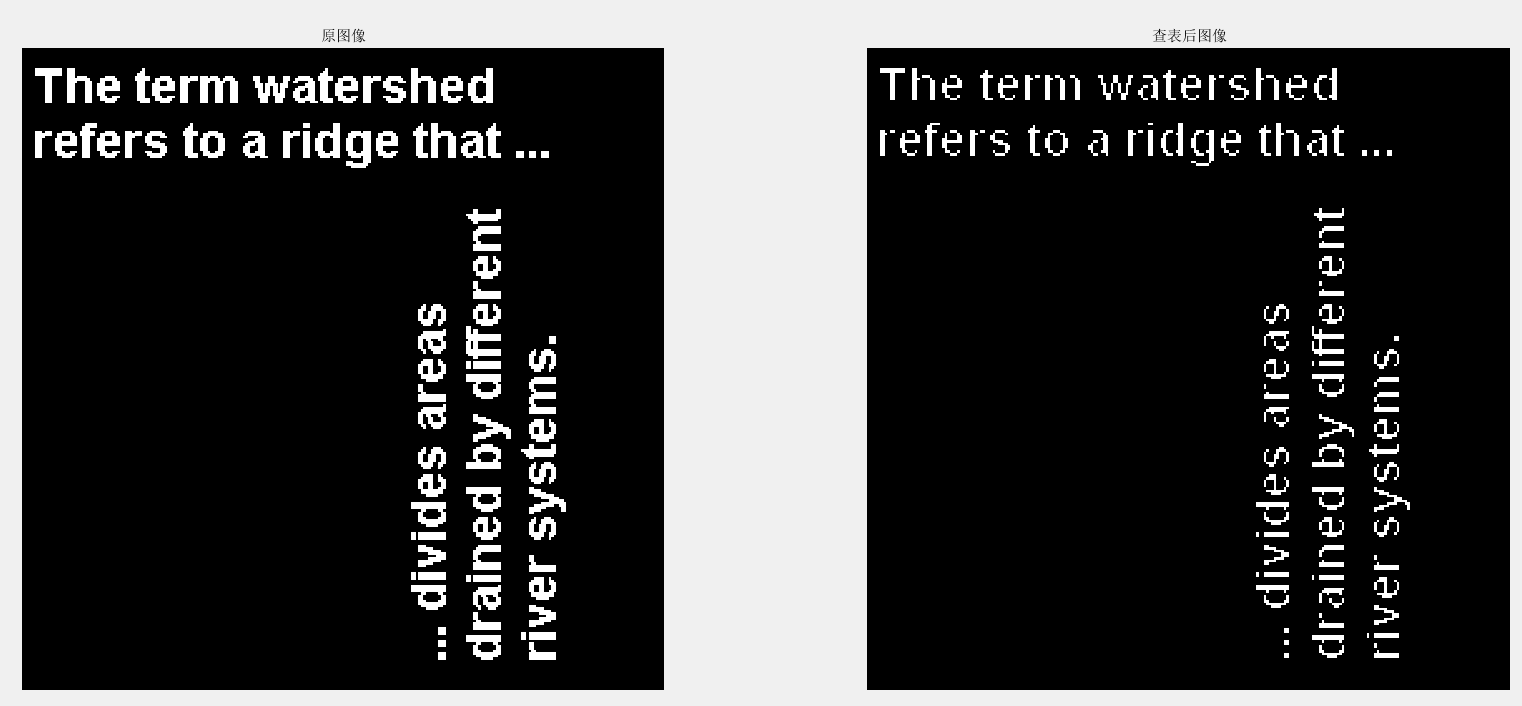

查表操作

通过makelut和applylut函数，可以在二值图像中执行查表操作，适用于2x2或3x3邻域的操作。

标记与选择

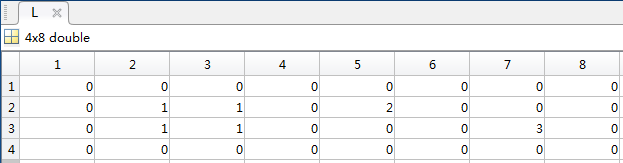

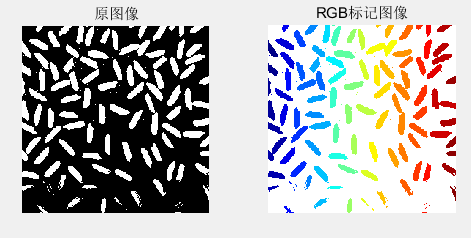

• 标记：使用bwlabel函数对连通区域进行标记。

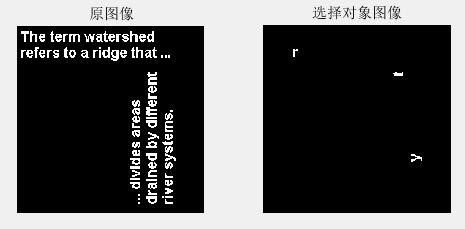

• 选择：使用bwselect函数在二值图像中选择特定对象。

12.4 本章小结

本章介绍了形态学图像处理的基础知识，包括基本运算、组合运算以及二值图像的应用。通过膨胀、腐蚀、开闭运算等操作，可以对图像进行边缘检测、空洞填充等处理。形态学技术在图像处理中的应用广泛，是理解图像特征的一种有效方法。
